Gabion Duvar İmalatları

Gabion duvarı, kaya, moloz, taş veya kumla doldurulmuş tel örgülü kaplardan oluşan bir yapıdır. Gabion duvarlar inşaatlarda istinat duvarları, şev stabilitesi, gürültü bariyerleri ve nehir setleri gibi çeşitli amaçlarla yaygın olarak kullanılmaktadır. ZEZE Çiftlik Villa projemizde gabion duvar imalatımızda Çelik Yapıların Tasarım ve Hesap Kuralları 2016, EN 1993-1-1(Avrupa Standartları), ANSI/AISC 360‐ 10 (Amerikan Standartları) uygulanmıştır.

Rakım olarak yüksek bir mevkide bulunduğu için özellikle ortogonal rüzgâr yükleri altında TS-EN 1991-1-4 standartları dikkate alınarak analiz ve tasarımı yapılmıştır.
Yapının temel inşaatı için arazi kotuna uygun olarak ilgili statik hesaplamalar neticesinde 4 mt ile 1.5mt yüksekliğinde değişen kademeli yaklaşık 80 mt uzunluğunda betonarme istinat duvarı inşa edilmiştir.

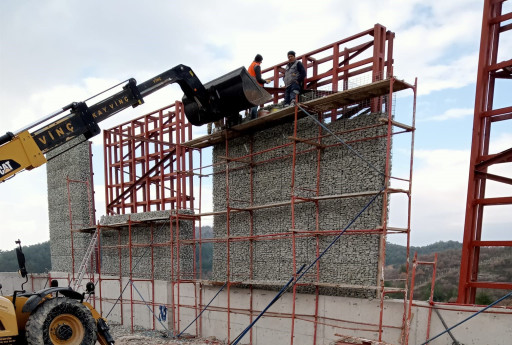

Gabion duvarın rüzgâr ve diğer statik etkenlere karşı mukavemet gösterebilmesi için ise çelik konstrüksiyon imalat projelendirilerek uygulandı. Çelik konstrüksiyon imalatında; statik projelendirme neticesinde NPI 140 kolon, flanş çelik yapı malzemeleri ve kimyasal dübel ile ankraj uygulaması yapılmıştır.
